太陽光発電の保守
現場の困りごと
- 測定箇所が多くて、測定値を手書きしてられない
- 報告書を作成するのに非常に時間がかかる
- 直流高圧を測定するので安全面も注意が必要
GENNECT Crossで解決!
- 全ての測定値はBluetooth®通信で転送するので手書きの必要なし
- 測定しながら報告書を作成できる
- 2000Vまで対応の電圧プローブで安全性確保。作業に集中できる
測定項目
接続箱の中にある、各ストリングのブレーカーで測定します。1MWあたり300ストリングとすると、大きな発電所なら測定箇所が数千箇所になります。
| 測定項目 | ブレーカーの状態 | 使用する測定器 | 注意点 |
|---|---|---|---|
| 絶縁抵抗 | 切 | 発電中に測定する場合は、PV用の絶縁抵抗計をご使用ください。 | |
| 開放端子電圧 | 切 | 測定範囲は1000V以下です。 | |

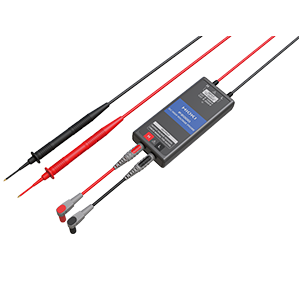

P2000を併用することにより、直流2000Vまで測定できます。 | |||
| 短絡電流 | 切 | 短絡治具の必要がなく、計測機内で安全に短絡して測定できます。 | |
| 発電電流 | 入 | 狭い接続箱用のクランプ電流計です。 |
GENNECT Crossを使用した測定
測定箇所も、測定項目も多いPVシステムでは、現場でかかる測定時間が長いばかりか、報告書を作成するために要する時間もかかります。GENNECT Crossを使えば、時間削減にも品質向上にもつながります。

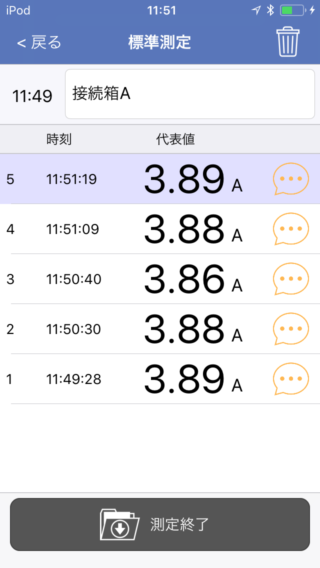

標準測定機能を使う
- 接続箱のブレーカで電圧、電流、絶縁抵抗などを測定して、計測器のホールドを押す度に記録されます
- 測定値を、測定場所の写真や地図と関連付けて保存できます
- CSVや、PDFの報告書を出力できます

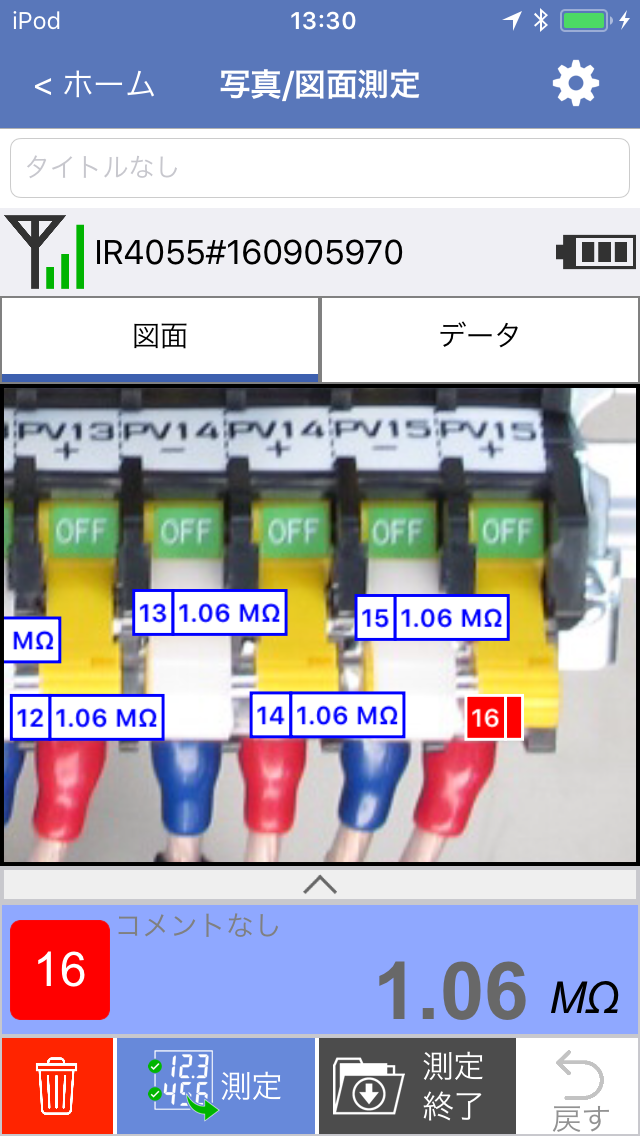

写真/図面測定機能を使う
- 接続箱の写真の上に、測定値を置くことができます
- 測定箇所と測定値が視覚的にわかります
- PDFの報告書を出力できます
使用するGENNECT Crossの機能
対応計測器
ワイヤレスアダプタ Z3210 (オプション) 対応機種
※ 計測器にワイヤレスアダプタ Z3210(オプション)を接続してBluetooth® 通信をします。
Bluetooth®通信機能内蔵機種
廃止製品
AC/DCクランプメータ CM4372
廃止製品
AC/DCクランプメータ CM4374
廃止製品
AC/DCクランプメータ CM4376
廃止製品
ACクランプメータ CM4142
廃止製品
ACクランプパワーメータ CM3286-01
廃止製品
絶縁抵抗計 IR4054
廃止製品
バッテリテスタ BT3554-01,-11
