あらかじめ設定した、しきい値と比較して異常を判定します。

その時の、発生時刻、停止時刻、測定値の最大値をグラフに表示できます。

ACリーククランプメータCM4001の場合で説明します。

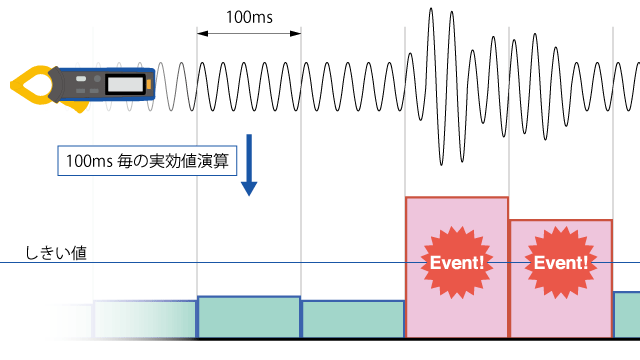

CM4001は100ms毎 (50Hzの場合は5波長分、60Hzの場合は6波長分) に波形を実効値に演算しています。

100ms毎にその実効値としきい値を比較して、イベント発生を時間的なギャップなく判定します。

だから、間欠漏電のような短時間の変化も取りこぼすことなく、記録できます。

イベント記録機能は、100ms毎のイベントを記録するのではなく、最小時間単位1秒で記録します。

つまり、1秒内にある10個の実行値から、イベントが1つでも検出されると、その1秒をイベントが発生した期間と記録します。

次の1秒にも連続したイベントが発生しているなら、それは1つのイベントとして数えられます。

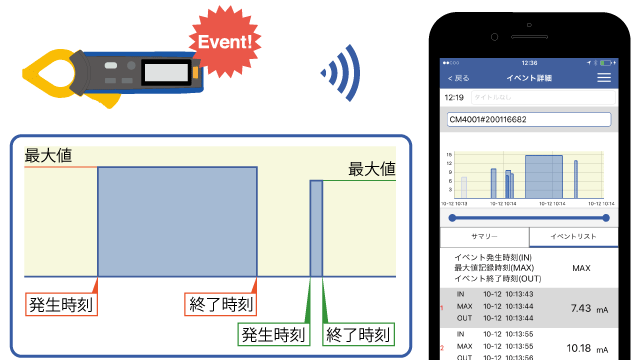

1つのイベントに対して、

• イベント発生時間
• イベント終了時間
• イベント期間の最大値(100ms毎の実行値の最大値)

を記録しています。

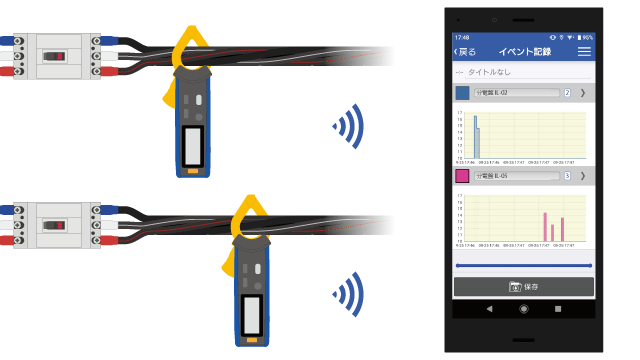

複数箇所で記録したイベントデータの時間軸を合わせて、グラフ表示できます。

もし、同時刻に複数の箇所でイベントが発生しているなら、それらは相関があるイベントと考えられます。

最大16台分のイベント記録データを比較できます。

間欠漏電の探査の場合、配電ブレーカや分岐ブレーカにそれぞれ漏れ電流用クランプ電流計を設置して、イベントを記録します。 各クランプ電流計が記録したイベントデータをグラフ表示することにより、漏れ電流の経路を考察できます。

記録中は計測器単体で記録していますので、GENNECT Crossへの接続の必要はありません。

記録を終了してから、GENNECT Crossに記録データをまとめて転送します。

この特長により、

• 長時間測定するとき、計測器とともにスマートフォンやタブレットを現場に置く必要はありません
• 測定箇所が離れていても、1つのグラフにまとまります

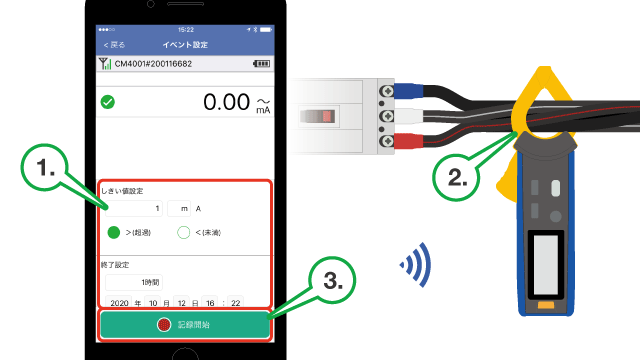

イベント記録機能は次の手順で操作します。
