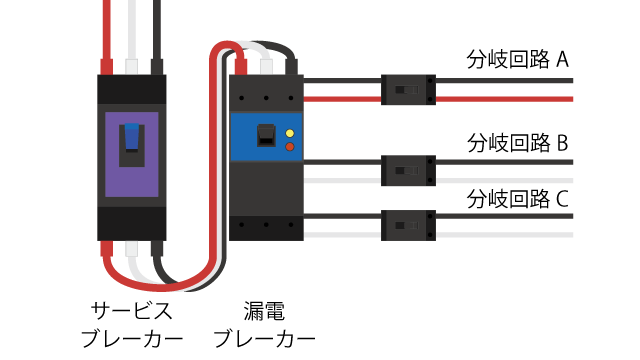

ここでは話を単純化するため、図のようなホーム分電盤のような小さな単相盤で説明します。

漏電ブレーカーが作動後、復電できることから、間欠漏電の疑いがあります。 しかし、どの分岐回路で発生したかわかりません。

そこで、GENNECT Crossのイベント記録機能を使って、問題となる分岐回路を絞り込みます。

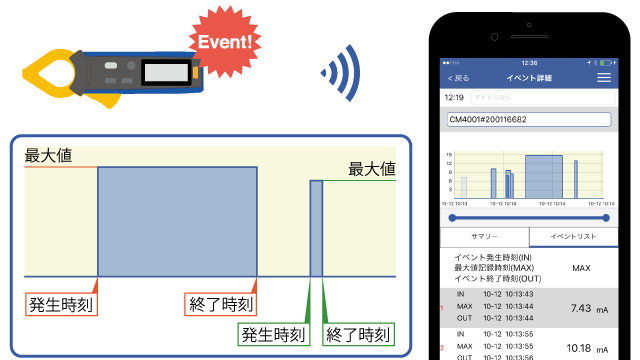

まず、イベント記録機能のしきい値を決めます。イベント記録機能は、しきい値以上の漏れ電流が発生したとき、その開始時間、終了時間、漏れ電流の最大値を記録します。

イベント記録機能について詳しくは次のページを御覧ください。

しきい値を決めるために、次のような要素があります。

• 常時流れている漏れ電流を測定する。しきい値をその漏れ電流以下に設定すると、常にイベントが発生したことになりますので、正しく測定できません
• 漏電ブレーカーの仕様から判断する。定格感度電流、定格不動作電流、動作時間から、漏電ブレーカーの作動したときの漏れ電流の大きさを予想します。 それがイベントとして測定できるようにしきい値を決めます。 しきい値を小さく設定すると、漏電ブレーカーが作動しないような小さな漏電電流も記録できます

※ CM4001のイベント記録件数は、最大99件。CM4002, CM4003は999件です。

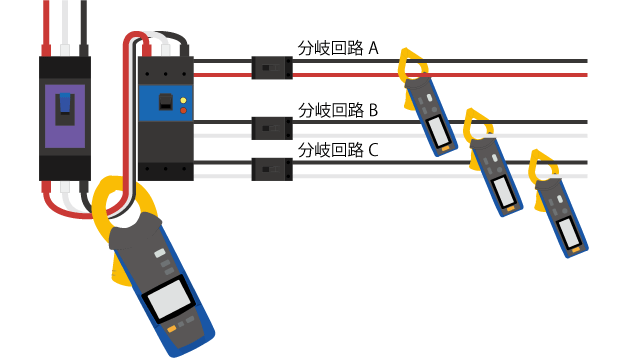

サービスブレーカーの2次側には、CM4002またはCM4003(クランプセンサの径: φ40mm)を設置します。分岐回路には、センサの口径が小さいCM4001(φ24mm)を設置します。

記録を開始しますと、計測器をGENNECT Crossに接続する必要はありません。 計測器のBluetooth^®通信機能をオフにすると電池寿命が延びるので、記録時間が長くなります。

設定した記録時間が終了しますと、計測器は記録を停止します。 もしイベントデータを1件でも記録した計測器は、LCDのバックライトが赤色に光ります。

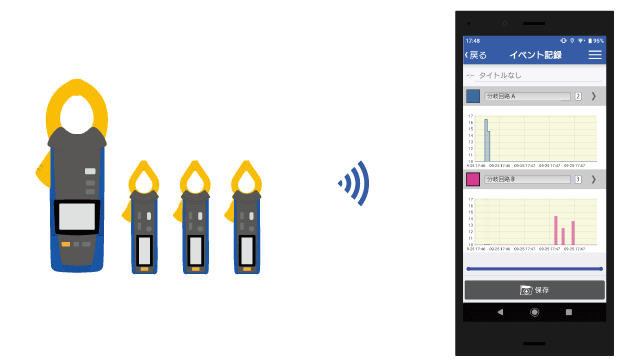

計測器のBluetooth^®通信機能をオンにして、GENNECT Crossに接続します。計測器に記録されたイベントデータをGENNECT Crossで回収すると、すぐにグラフ表示されます。

今回使用した、4台の漏れ電流計で記録したイベントデータを、時間軸を合わせてグラフ化されます。 イベントデータ(発生時間、終了時間、最大電流)から、例えば次のようなことが考察でき、間欠漏電の原因追究に役立ちます。

• 漏電ブレーカーが作動した時間と、分岐回路Aで漏電を記録した時間が一致する。間欠漏電の原因は、分岐回路Aが疑わしい
• 分岐回路Bと分岐回路Cが同時に漏電が発生している。しかし、漏電ブレーカーは不動作領域だった。分岐回路BとCに相間関係がある、潜在的な問題があるかもしれない

もっと長期間測定したいときや、詳細に測定したいときは、従来通りの電力計や波形記録計を使用した測定となります。

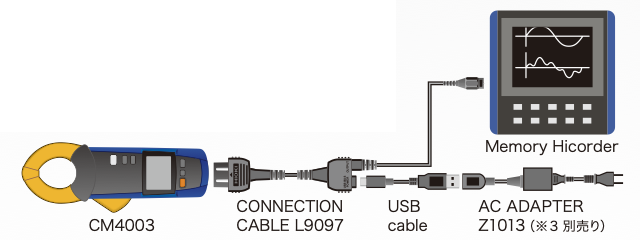

CM4003は、波形や実行値を出力する機能がありますので、その出力信号を電力計や波形記録計で記録して、詳細な測定をできます。 また、ACアダプタで駆動しますので、長時間に亘る測定も安心です。
