モニター機能: 遠隔地からリアルタイムに現場の今を知る
2種のファイルで現場の今を知る
GENNECT Remoteは2種類の測定データとWebカメラの画像をクラウドサーバーに保存します。
| GENNECT取得データ | 各計測器の測定項目の中から選択したチャネルを、クラウドサーバーに保存します。
|
|---|---|
| 計測器データファイル | 各計測器で測定し、計測器本体のメモリーやSDカードに保存されたデータファイルです。 |
| カメラ画像 | Webカメラの画像も、GENNECT取得データと一緒にロギングされます。 |
モニター機能
モニター機能は、1分毎に収集されたGENNECT取得データをリアルタイムに表示する機能です。
GENNECT取得データは、クラウドサーバーに保存されます。
| 記録間隔 | 1分間固定 |
|---|---|
| 表示更新 | 1分間 |
| GENNECT取得チャネルの選択数 |
|
| データ活用 |
|

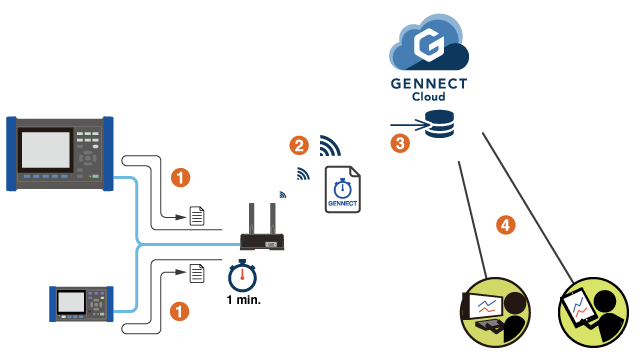

GENNECT取得データの記録方法
- 1分毎にゲートウェイが、各計測器に問い合わせて、GENNECT取得チャネルに登録された測定値を収集します
- ゲートウェイがGENNECT取得データをクラウドサーバーに転送します
- GENNECT取得データがクラウドサーバーに保存されます
- モニター機能の画面にて、最新のGENNECT取得データを閲覧できます
チャネル間演算
チャネル間演算機能は、GENNECT取得データを演算し、その演算結果を演算チャネルとして記録する機能です。 演算チャネルは、GENNECT取得チャネルと同様に1分間毎にクラウドサーバーに記録、表示更新されます。
次のような用途で使用します。
- センサーの電気信号を物理量に変換する
- 複数の配電盤の電力量を合算する
| 使用可能な演算子、関数 | 四則演算 (加算、減算、乗算、除算)、二乗、平方根 |
|---|---|
| 演算に使用するチャネル |
|
| 演算に使用できるチャネル数 | 演算式あたり10チャネル |
ダッシュボード機能
ダッシュボード機能では、1つのパネルに最新のGENNECT取得データと直近1時間の時系列グラフを表示できます。 GENNECT取得データと時系列グラフは自動的に最新状態に表示更新されます。
| 登録できるチャネル |
|
|---|---|
| パネルあたりの最大チャネル数 | 10チャネル |
計測器データファイルで詳細なデータ解析
各計測器が測定した計測器データファイルもクラウドサーバーにアップロードできます。
計測器データファイルはPCにダウンロードして、専用ソフトにより詳細なデータ解析ができます
| 専用ソフト | 対応計測器 |
|---|---|
PQ ONE 電源品質アナライザの遠隔ファイル取得データを表示・集計・解析 | |
SF1001 電力計のGENNECT取得データを表示・集計・解析 | |
9335 メモリハイコーダのGENNECT取得データを波形・数値表示。検索・印刷・画面コピー・レポート印刷 | |
Wv メモリハイコーダのGENNECT取得データを波形表示 | |
SF1000 ロガーのGENNECT取得データを波形表示・検索・印刷・数値演算 |
